FFC連接器
瀏覽量：1746 上傳更新：2024-06-20

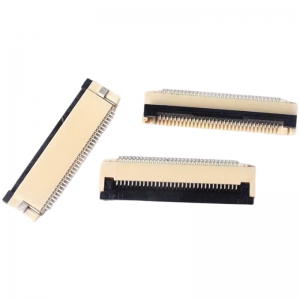

FFC連接器（Flat Flexible Cable Connector），即扁平柔性電纜連接器，是一種用于連接扁平柔性電纜（FFC）的電子連接器。FFC是一種薄型的柔性電纜，由多條平行排列的導線組成，外部通常包裹著一層絕緣材料，用于傳輸信號或電力。FFC連接器的主要作用是提供一種可靠的方式來連接FFC電纜與電路板或其他電子組件。
特點：
小型化：FFC連接器設計緊湊，適用于小型化和空間受限的電子設備。
高密度：FFC連接器可以實現高密度的引腳布局，適合細間距和小型化的連接需求。
易于安裝：FFC連接器通常設計為易于插拔，方便在生產過程中快速安裝和替換FFC電纜。
穩定性：FFC連接器提供穩定的電氣連接，即使在多次彎曲后也能保持良好的接觸性能。
結構組成：
FFC連接器的基本結構包括：
固定部分：這是連接器的主體，通常固定在剛性電路板上，包括引腳和塑料基座。
引腳：用于與FFC電纜上的導體接觸，通常由銅合金制成，表面鍍有金或其他耐腐蝕金屬。
鎖定機制：許多FFC連接器配備有鎖定機制，以確保FFC電纜在連接器中的穩定位置，防止因振動或外力導致的脫落。
使用方法：
選擇合適的FFC連接器：根據FFC電纜的規格和應用需求選擇合適間距、高度和引腳數量的FFC連接器。
安裝到電路板：將FFC連接器的固定部分焊接在電路板上，確保焊接點牢固且無短路。
插入FFC電纜：將FFC電纜的一端按照正確的方向插入FFC連接器中，如果有鎖定機制，則確保鎖定到位。
測試連接：在完成安裝后，進行電氣測試以確保FFC電纜與連接器之間的良好接觸。
應用：
FFC連接器廣泛應用于各種電子設備和系統中，包括：
筆記本電腦和便攜式電子設備
LCD顯示屏和觸摸屏
打印機和掃描儀
汽車電子和航空電子
家用電器和消費電子產品
FFC連接器因其小型化、高密度和易于安裝的特點，成為了電子工程師在設計和制造緊湊型和高可靠性電子設備時常用的連接解決方案之一。隨著電子產品的小型化和輕量化趨勢，F(xiàn)FC連接器在現代電子制造業中的應用越來越廣泛。
