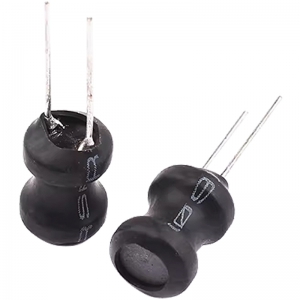

工字電感（I-core Inductor）是一種特殊類型的電感器，其磁芯形狀類似于字母"I"，因此得名。這種電感器通常具有軸向引線，適合于穿孔安裝（through-hole mounting）。工字電感的磁芯通常由鐵氧體或其他磁性材料制成，用于增強電感效應和提供良好的磁通路徑。
特點：
結構簡單：工字電感的結構相對簡單，由一個工字形的磁芯和繞在其上的線圈組成。
成本效益：由于制造工藝較為簡單，工字電感通常具有較好的成本效益。
靈活性：可以根據需要調整線圈的匝數和磁芯的尺寸，以獲得所需的電感值。
良好的電感特性：工字電感通常具有較低的直流電阻（DCR）和較高的Q值（品質因數）。
應用：
工字電感廣泛應用于以下領域：
電源管理：在電源供應器中用于平滑輸出電壓和濾除噪聲。
音頻設備：在放大器和揚聲器系統中用于音頻信號的耦合和去耦。
通信設備：在無線電接收器和發射器中用于射頻（RF）信號的調諧和濾波。
工業控制：在電機驅動和變頻器中用于電流的平滑和控制。
封裝和尺寸：
工字電感的封裝和尺寸因制造商和特定應用需求而異，但通常可以根據磁芯的大小和線圈的匝數來區分不同的型號。尺寸通常以磁芯的長度、寬度和高度表示，如20mm x 10mm x 10mm。
在選擇工字電感時，需要考慮以下參數：
電感值：根據電路設計需求確定所需的電感值。
額定電流：電感能夠安全承受的最大電流。
直流電阻（DCR）：電感的固有電阻，影響功率損耗和效率。
自諧振頻率（SRF）：電感在高頻下的自諧振頻率，超過此頻率電感將不再表現為理想的電感行為。
溫升：電感在工作時允許的最大溫升。
尺寸和封裝：根據實際安裝空間和工藝選擇合適的尺寸和封裝。
制造商通常會提供詳細的產品規格書和數據表，以幫助用戶做出合適的選擇。由于工字電感的種類繁多，應根據具體的電路設計和應用需求來選擇最合適的電感產品。同時，考慮到工字電感在電路中的重要作用，其質量和性能的穩定性對于整個系統的可靠運行至關重要。
