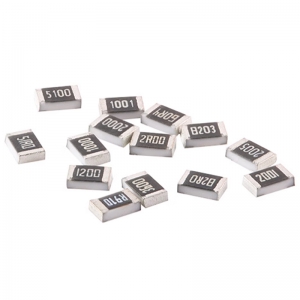

貼片電阻，也稱為SMD（Surface-Mount Device）電阻，是一種表面貼裝技術的電子元件。它在電子電路中扮演著重要的角色，主要用于限制或穩定電流、分壓以及作為濾波器等功能。與傳統的穿孔式電阻相比，貼片電阻具有更小的尺寸、更輕的重量和更高的精度，因此在現代電子設備中得到了廣泛應用。它的工作原理基于歐姆定律，即電阻兩端的電壓與通過電阻的電流成正比。通過改變電阻的阻值，可以控制電路中的電流大小，從而實現對電路的控制和調節。貼片電阻的阻值通常用代碼表示，如1kΩ、10kΩ等，其中“k”表示千歐，“10k”表示10千歐。優點包括其緊湊的尺寸、較輕的重量、良好的機械強度以及較高的精度。由于其表面貼裝的特性，貼片電阻易于自動化生產，有助于降低生產成本。此外，貼片電阻的熱導性好，能夠有效地將熱量散發出去，提高電路的可靠性。被應用于各種電子設備和電路板中，如計算機、手機、電視、音響、汽車電子等領域。在這些應用中，不僅起到了限制電流和分壓的作用，還起到了濾波和穩定電路的作用。例如，在電源電路中，可以用來穩定輸出電壓；在模擬電路中，貼片電阻可以用來構建濾波器；在數字電路中，還可以用來限制信號的電流等。

主要的選擇應根據具體的應用需求來確定。需要考慮的因素包括阻值范圍、功率容量、溫度系數、尺寸公差等。例如，對于高功率應用，需要選擇阻值較大、功率容量較高的貼片電阻；對于高精度應用，需要選擇阻值公差較小的貼片電阻。作為電子電路中的關鍵元件，在現代電子設備中發揮著不可或缺的作用。隨著電子技術的不斷發展，貼片電阻的性能將不斷優化，其應用領域也將進一步擴大。

貼片電阻的封裝類型多樣，以滿足不同的應用場景和性能要求。以下是一些常見的貼片電阻封裝類型及其特：

1.0201封裝：這是一種超小型貼片電阻，尺寸非常小，約為0.6mm x 0.3mm。它通常用于空間受限的高端消費電子產品、微型計算機、通信設備等。

2.0402封裝：尺寸約為1mm x 0.5mm，這種封裝的貼片電阻在許多便攜式設備和小型電路板中得到應用。

3.0603封裝：尺寸約為1.6mm x 0.8mm，0603封裝的貼片電阻是最常用的一種規格，適用于多種通用的電子設備。

4.0805封裝：尺寸約為2mm x 1.25mm，這種封裝的貼片電阻因其適中的尺寸和較好的性能，被廣泛應用于各種電子產品中。

5.1206封裝：尺寸約為3.2mm x 1.6mm，1206封裝的貼片電阻適合于一般的商業和工業應用，提供較高的功率容量。

6.2512封裝：尺寸約為6.4mm x 3.2mm，這種大尺寸貼片電阻常用于高功率應用，如電源模塊和大型電路板。

7.EIAJ封裝：EIAJ標準定義了一系列的封裝尺寸，包括2EIAJ和3EIAJ等。這些封裝通常用于高功率和高精度的應用。

8.Gull Wing封裝：這種封裝的引腳像海鷗的翅膀一樣展開，便于手動焊接和視覺檢查。

9.Chip Scale Package (CSP)：芯片級封裝，幾乎與芯片的尺寸一致，提供極小的體積和重量，常用于高端電子產品。10.SIP/DIP封裝：Single In-line Package (SIP)和Dual In-Line Package (DIP)雖然不是嚴格意義上的貼片電阻封裝，但在某些情況下，這些通過孔安裝的電阻也可以通過表面貼裝技術進行安裝。

選擇合適的封裝類型時，需要考慮電阻的功率容量、尺寸限制、焊接工藝以及預期的環境條件。例如，高功率應用可能需要較大的封裝以提供足夠的散熱面積，而空間受限的應用則可能傾向于使用小型封裝。此外，封裝材料（如陶瓷、金屬或塑料）和表面處理（如金層、鎳層或無鉛處理）也會影響電阻的性能和可靠性。
