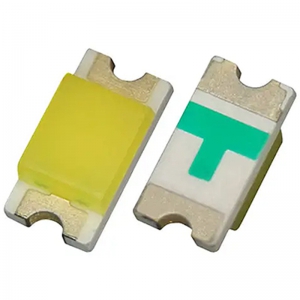

發光二極管貼片
瀏覽量：1460 上傳更新：2024-06-24
發光二極管貼片（Surface Mount LED，簡稱SMD LED）是一種采用表面貼裝技術（Surface Mount Technology，SMT）安裝在印刷電路板（PCB）上的發光二極管。與傳統的插件LED相比，SMD LED具有更小的尺寸、更高的集成度和更容易的自動化生產優勢。
特點：
小尺寸：SMD LED封裝設計緊湊，適合于空間有限的應用，如手機屏幕背光、汽車內飾照明和小型電子設備指示燈。
高亮度：現代SMD LED能夠提供很高的亮度，適用于室內外照明、顯示屏和廣告牌等應用。
多色可選：SMD LED提供多種顏色選項，包括紅、綠、藍、黃、白等，甚至可以實現RGB全彩變化。
低功耗：與其他光源相比，SMD LED具有較低的功耗，有助于節能和延長電池壽命。
長壽命：SMD LED的使用壽命通常很長，可達數萬小時，減少了維護成本。
快速響應：LED的開啟和關閉速度非常快，適合需要快速切換的應用。
結構：
SMD LED通常由一個小型的塑料封裝組成，內部包含LED芯片、熒光粉（如果是白色或其他非單色LED）、電極和透鏡。封裝的底部有金屬引腳，用于電氣連接。
常見封裝類型：
0603 (1608)：長度和寬度均為0.6mm x 0.3mm。
0805 (2012)：長度和寬度分別為0.8mm x 0.5mm。
1206 (3216)：長度和寬度分別為1.2mm x 0.6mm。
3528：長度和寬度分別為3.5mm x 2.8mm。
5050：長度和寬度均為5.0mm x 5.0mm，通常包含三個獨立的芯片，可以發出RGB三原色的光。
應用：
SMD LED廣泛應用于各種領域，包括但不限于：
室內外照明
汽車照明和指示燈
電視和電腦顯示器的背光
智能手機和平板電腦的按鍵和屏幕背光
廣告牌和標識
裝飾照明
注意事項：
在設計和焊接SMD LED時，需要注意以下幾點：
焊盤設計：需要根據制造商提供的焊盤布局圖進行PCB設計，以確保正確的焊接和對齊。
焊接工藝：SMD LED的焊接需要精確的溫度控制和時間管理，以避免過熱或冷焊。
光學設計：根據應用需求，可能需要特定的光學設計，如透鏡或反射器，以優化光線分布。
在選擇SMD LED時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。SMD LED由于其小尺寸、高亮度和低功耗，在現代電子產品設計中非常受歡迎。
