LED數碼管
瀏覽量：1974 上傳更新：2024-06-24

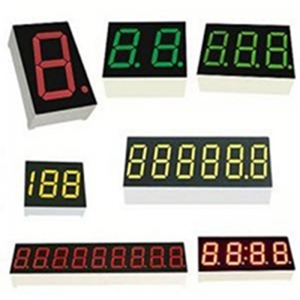

LED數碼管（LED Segment Display）是一種使用發光二極管（LED）作為顯示元件的分段式數字顯示裝置。它通常用于顯示數字或簡單的字符，廣泛應用于各種計數器、計時器、儀表、家電控制面板以及其他需要數字顯示的場合。
特點：
亮度高：LED數碼管具有良好的亮度，即使在明亮的環境下也能清晰可見。
低功耗：與傳統的白熾燈或熒光燈顯示相比，LED數碼管的功耗更低。
壽命長：LED的使用壽命通常可以達到數萬小時，甚至更長。
響應速度快：LED數碼管的響應時間非常短，適合動態顯示。
多種顏色：LED數碼管可以提供多種顏色選擇，包括紅色、綠色、藍色、黃色等。
結構：
LED數碼管的基本結構是由多個獨立的發光二極管組成的分段，每個分段代表一個數字的一部分。最常見的LED數碼管是七段數碼管，它可以顯示0到9的十個數字和一些字母。此外，還有一些帶有更多分段的數碼管，如十四段或十六段數碼管，能夠顯示更復雜的字符和圖形。
分類：
LED數碼管可以根據以下幾個方面進行分類：
單個數碼管與多位數碼管：單個數碼管只有一個數字顯示區域，而多位數碼管則包含多個獨立的數字顯示區域。
共陽極與共陰極：共陽極數碼管的所有LED的陽極連接在一起，而共陰極數碼管的所有LED的陰極連接在一起。這意味著在共陽極數碼管中，公共陽極需要接高電平，而各段需要接低電平才能發光；在共陰極數碼管中，公共陰極需要接低電平，而各段需要接高電平才能發光。
靜態驅動與動態驅動：靜態驅動意味著每個數碼管的每個段都直接連接到驅動電路，而動態驅動則是通過時分復用的方式依次點亮各個數碼管的各個段。
應用：
LED數碼管的應用非常廣泛，包括但不限于：
電子秤、計時器和計數器
微波爐、洗衣機等家電的時間顯示
汽車儀表盤的里程和速度顯示
工業控制面板的參數顯示
電子游戲機的分?jǐn)?shù)顯示
注意事項：
在使用LED數碼管時，需要注意以下幾點：
驅動電流：確保提供給LED數碼管的驅動電流符合其規格要求，以避免過流損壞。
電源電壓：根據LED數碼管的類型（共陽極或共陰極）和規格，提供正確的電源電壓。
散熱：在高亮度或長時間使用的情況下，需要考慮LED數碼管的散熱問題，以延長其使用壽命。
驅動方式：根據應用需求選擇合適的驅動方式（靜態或動態），并設計相應的驅動電路。
在選擇LED數碼管時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的性能參數、推薦的設計指南和使用建議。LED數碼管由于其簡單、可靠和經濟的特點，在許多數字顯示應用中仍然是首選的顯示技術。
