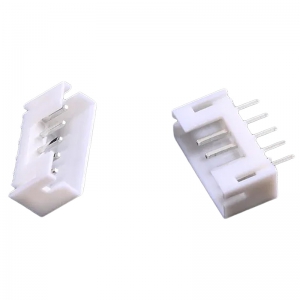

XH端子座
瀏覽量：1627 上傳更新：2024-06-20
XH端子座是一種常用的電子連接器，屬于微型連接器類別。它是由JST（Japan Solderless Terminal）公司開發的，因此有時也被稱為JST XH連接器。XH端子座主要用于電路板之間的連接，特別是在小型電子產品和模型制作中非常流行。
特點：
小巧緊湊：XH端子座的設計非常緊湊，適用于空間有限的應用場合。
標準化間距：XH端子座的引腳間距為2.5mm（約0.098英寸），這是一個相對較小的間距，有助于減少連接器占用的空間。
易于使用：XH端子座設計用于快速和容易的電線連接，通常不需要額外的工具。
耐用性：XH端子座由高質量的材料制成，能夠承受一定的插拔次數，適合反復使用。
結構組成：
XH端子座的基本結構包括：
引腳：通常由銅合金制成，具有良好的導電性和彈性，表面可能鍍有金、錫或其他金屬以提高性能。
塑料基座：支撐引腳的部分，通常由耐熱塑料制成，用于絕緣和固定引腳。
固定方式：XH端子座可以通過直插（Through Hole）或表面貼裝（SMT）的方式固定在電路板上。直插式端子座通過焊接固定在電路板的孔中，而表面貼裝式端子座則直接焊接到電路板的表面上。
使用方法：
選擇合適的XH端子座：根據電路設計需求選擇合適引腳數量和類型的XH端子座。
安裝到電路板：將XH端子座插入電路板的對應孔中（對于直插式），或者放置在電路板的指定位置（對于表面貼裝式）。
焊接：使用烙鐵將端子座的引腳焊接在電路板上，確保焊接點牢固且無短路。
連接電線：將電線的絕緣層剝?nèi)ヒ恍《危迦隭H端子座的引腳孔中，通常需要稍微用力壓緊以確保良好的接觸。
應用：
XH端子座廣泛應用于各種電子設備和系統中，包括：
微控制器和傳感器模塊
電池充電器和電源管理系統
模型飛機和無人機的電子設備
LED照明系統和顯示屏
消費電子產品和小型家電
XH端子座因其小巧、易于使用和可靠的性能，成為了電子工程師在設計和制造緊湊型電子設備時常用的連接解決方案之一。隨著電子產品的小型化和輕量化趨勢，XH端子座在現代電子制造業中的應用越來越廣泛。
