排針
瀏覽量：2093 上傳更新：2024-06-20

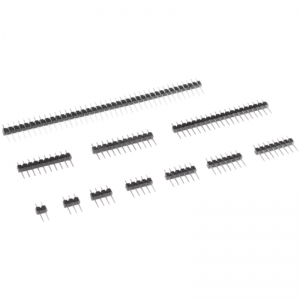

排針（Header）是一種常見的電子連接器，它由一排或多排的金屬引腳組成，這些引腳通常是鍍金或鍍錫的，以提高其導電性和耐腐蝕性。排針廣泛應用于電路板之間的連接，尤其是在模塊化設計中，如面包板連接、原型開發、模塊擴展等。
特點：
靈活性：排針提供了靈活的連接選項，可以輕松地在不同的電路板或模塊之間建立臨時或永久的連接。
易于插拔：排針設計便于插拔，方便進行測試、調試和更換組件。
標準化：排針的間距通常遵循標準尺寸，如2.54mm（0.1英寸）、2.0mm等，這使得它們可以與多種標準插座和跳線配合使用。
多種配置：排針可以是單排、雙排或多排，引腳數量也可以根據需要定制。
結構組成：
排針的基本結構包括：
引腳：通常由銅合金制成，具有良好的導電性和彈性，表面可能鍍有金、錫或其他金屬以提高性能。
基座：支撐引腳的部分，通常由塑料或其他絕緣材料制成，基座上有時會有定位槽或其他機械特征，以幫助正確插入。
固定方式：排針可以通過直插（Through Hole）或表面貼裝（SMT）的方式固定在電路板上。直插式排針通過焊接固定在電路板的孔中，而表面貼裝式排針則直接焊接到電路板的表面上。
使用方法：
選擇合適的排針：根據電路設計需求選擇合適間距、排數和引腳數量的排針。
安裝到電路板：將排針插入電路板的對應孔中（對于直插式），或者放置在電路板的指定位置（對于表面貼裝式）。
焊接：使用烙鐵將排針的引腳焊接在電路板上，確保焊接點牢固且無短路。
連接其他電路板或模塊：將另一塊電路板或模塊上的插座對準排針，輕輕推入，完成連接。
應用：
排針廣泛應用于各種電子設備和系統中，包括：
微控制器和傳感器模塊
原型開發和面包板實驗
電子教育套件
工業控制設備
消費電子產品
排針因其簡單、靈活和成本效益高的特點，成為了電子工程師在設計和制造電子設備時常用的連接解決方案之一。隨著電子產品的小型化和集成化趨勢，排針在現代電子制造業中的重要性日益增加。
