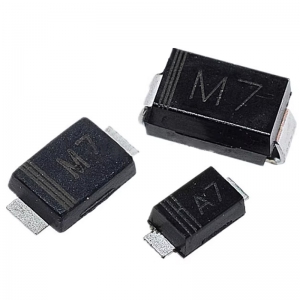

SOD123
瀏覽量：2999 上傳更新：2024-06-26
SOD-123（Small Outline Diode, 123）是一種常見的表面貼裝（Surface Mount Device, SMD）二極管封裝類型。這種封裝因其小巧的尺寸和適中的功率處理能力而被廣泛應用于各種電子設備中，特別是在空間受限的應用場合。
特點：
小尺寸：SOD-123封裝設計得非常緊湊，適合于空間有限的應用，如便攜式電子產品和緊湊型電路板。
中等功率處理能力：SOD-123封裝能夠處理中等水平的功率，適合于一般的小信號和整流應用。
表面貼裝：這種封裝是為表面貼裝技術（SMT）設計的，可以通過自動化生產線高效地安裝到印刷電路板上。
良好的熱性能：盡管體積小，SOD-123封裝仍能提供合理的熱性能，有助于將熱量從半導體器件傳導出去。
結構：
SOD-123封裝通常由塑料外殼和兩個金屬引腳組成，這兩個引腳用于電氣連接。封裝的頂部可能會有一個標記，用以指示陰極（cathode）或陽極（anode）的方向。
尺寸：
SOD-123封裝的尺寸會根據具體的制造商和產品型號有所不同，但通常遵循工業標準。一般來說，SOD-123封裝的尺寸大致在以下范圍內：
封裝長度：通常在2.7mm到3.1mm之間。
封裝寬度：通常在1.6mm到1.9mm之間。
封裝厚度：通常在1.1mm到1.4mm之間。
應用：
SOD-123封裝常用于小信號二極管、整流二極管、肖特基二極管、穩壓二極管和其他小功率半導體器件。這些器件廣泛應用于電源管理、信號處理、消費電子、汽車電子、工業控制和其他低至中等功率電子設備中。
注意事項：
在設計和焊接SOD-123封裝時，需要注意以下幾點：
焊盤設計：需要根據制造商提供的焊盤布局圖進行PCB設計，以確保正確的焊接和對齊。
焊接工藝：SOD-123封裝的焊接需要精確的溫度控制和時間管理，以避免過熱或冷焊。
熱管理：在低至中等功率應用中，雖然SOD-123封裝的散熱能力有限，但在大多數情況下足以滿足需求。
在選擇SOD-123封裝時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。SOD-123封裝由于其小尺寸和適中的功率處理能力，在低至中等功率電子產品設計中非常受歡迎。
